倒装键合到单片集成：量子点技术如何开启工业SWIR量产时代

6 月 15, 2026

在高端机器视觉领域，短波红外（SWIR，900nm-1700nm）凭借其独特的光谱响应特性，长期占据着不可替代的生态位。然而，受限于传统III-V族半导体材料的高昂成本，SWIR技术在大规模工业与民用消费场景的渗透率始终难以突破。

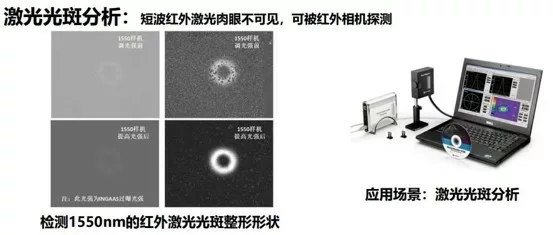

随着胶体量子点（CQD）技术的成熟，基于「单片集成」工艺的全新探测器方案正在打破这一僵局，为半导体/光伏检测/激光分析、工业分选、安防监测、精准农业，以及车载系统等各行业，带来了兼具高性能与成本优势的视觉解决方案。

01 光谱价值：短波红外在工业检测中的核心生态位

为什么我们需要短波红外？简单来说，SWIR拥有可见光和热成像都不具备的物质穿透性和成分识别力。

对于工业领域而言，SWIR的物理特性解决了三大核心痛点：

▼ 硅基半导体透视

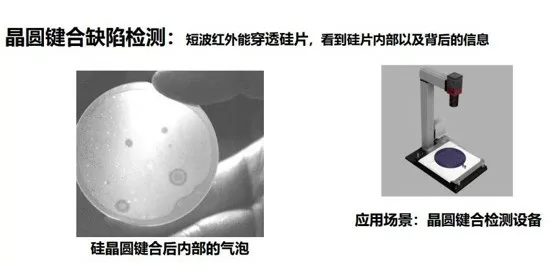

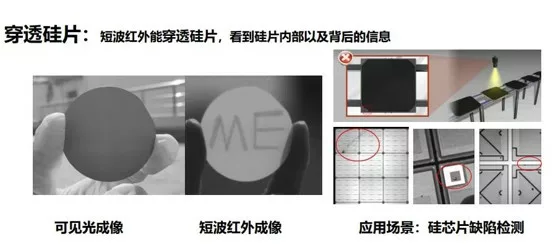

由于硅（Si）的禁带宽度约为 1.12eV，对于波长大于 1100nm 的光线是透明的。这意味着 SWIR 相机可以直接透过硅片背面，检测内部的裂纹、缺陷或对齐标记。这是晶圆级封装（WLCSP）和 3D堆叠工艺中不可或缺的检测手段。

▼ 物质成分指纹

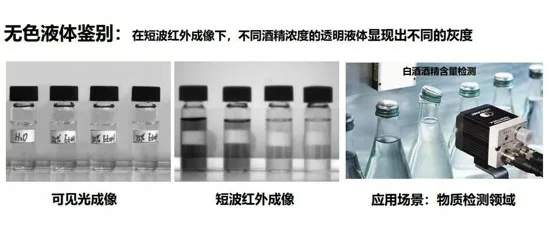

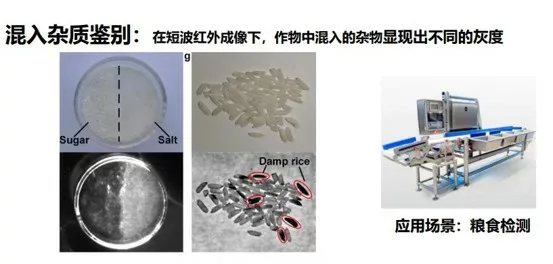

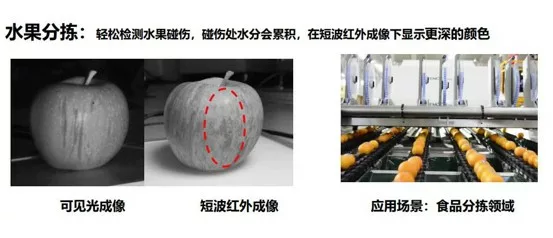

水分子、脂质、乙醇以及各类化学成分（如塑料、纺织纤维、化学粉末）在 SWIR 波段拥有特异性的吸收峰。在分选产线上，可见光看颜色，SWIR 看材质。无论是剔除混入粮食中的石子、检测果蔬内部含水量，还是区分同色的不同塑料，甚至医药粉末受潮情况，SWIR均能提供高对比度的灰度图像。

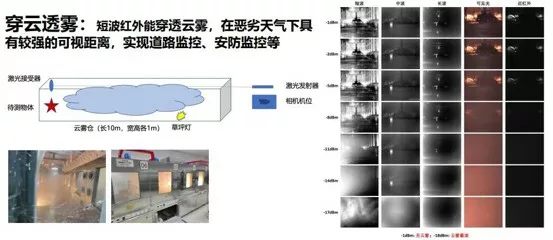

▼ 穿云透物与复杂环境成像

相比可见光，SWIR 波长更长，受瑞利散射（Rayleigh Scattering）影响更小，在激光焊接监测、远距离安防/巡检等烟尘环境下，能提供比可见光更清晰的透射成像。

要实现 SWIR 探测，本质上是寻找一种带隙（Bandgap）合适的材料，将低能量的光子转化为电子。

可见光/近红外：硅（Si）是王者，但在 1000nm 之后响应度迅速跌落至零
短波红外：必须引入更窄带隙的材料。传统短波红外探测器主要采用InGaAs（铟镓砷），其在 900nm-1700nm 范围内具有极高的量子效率（QE > 80%）和极低的暗电流

然而，InGaAs 并非完美。作为 III-V 族化合物半导体，InGaAs 传感器无法像 CMOS 在硅片上直接生长，而必须在 InP（磷化铟）衬底上进行外延生长，这一特性决定了其复杂的制造工艺：

异质集成的倒装键合： 这是成本的核心来源。制造 InGaAs 传感器，需要将光电二极管阵列（PDA）与硅基读出电路（ROIC）通过铟柱（Indium bumps）进行“点对点”的机械压合。想象一下，一个百万像素的传感器，需要一百万个微米级的焊点精准对接。这不仅导致良率极低，更限制了像素间距（Pixel Pitch）的缩小（通常停留在 10μm-15μm），从而限制了分辨率的提升（主流仍为 VGA 级别）。

胶体量子点（CQD）技术的出现、逐渐成熟，打破了上述物理限制。其主要是利用硫化铅（PbS）等纳米晶体半导体，通过溶液处理工艺制造。

CQD-SWIR的核心优势在于单片集成：

▼无需键合，直接旋涂

量子点材料可以像光刻胶一样，直接旋涂（Spin-coating）在现成的硅基 CMOS ROIC 表面。这意味着：不需要昂贵的 InP 衬底，不需要复杂的倒装键合，直接利用标准 CMOS 产线即可大规模制造。

▼波长可调谐

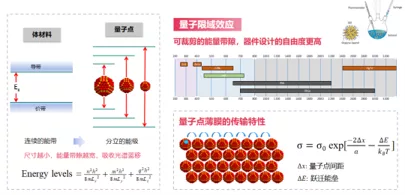

通过简单控制量子点纳米颗粒的大小（量子限域效应），就可以精准调节其吸收波谱。不仅可以覆盖 InGaAs 的 900-1700nm，更能轻松延伸至 2000nm+（e-SWIR），而无需更换材料体系。

▼高分辨率与 SWaP-C

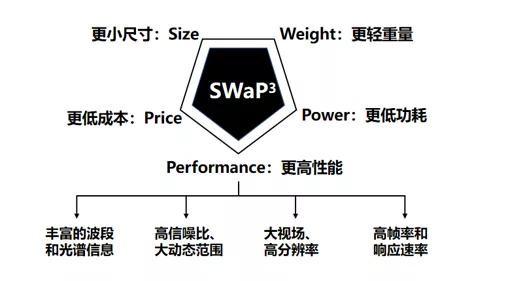

由于省去了铟柱连接，QD 传感器的像素间距可以做得非常小（< 2μm），轻松实现 1080P 甚至 4K 分辨率。同时，更小体积、更低功耗和更低成本，使其完美符合 SWaP-C（Size, Weight, Power, and Cost）标准。

目前，短波红外成像技术已跻身机器视觉市场增长最快的领域。据Yole Group预测，由于技术进步、需求稳定，短波红外成像传感器市场年复合增长率将达到28%。

随着技术发展，高性能、高集成度的新型量子点SWIR解决方案已具备规模化商用能力，并且实现从可见光到SWIR的连续光谱响应，多光谱融合让机器视觉不再局限于单一波段，为工业检测提供了更丰富的维度。

长远来看，量子点技术的真正价值在于其单片集成带来的颠覆性性价比优势。这种源自物理底层的技术基因，决定了其有能力突破现有短波红外的应用边界，真正实现短波红外技术在科研、工业及未来消费领域的普惠价值。
